Koja je razlika između strojeva za valjanje ploče s tri kore i četveronožnih ploča?

U svijetu izrade metala,, malo je strojeva jednako temeljni za stvaranje cilindričnih i konusnih oblika kao stroj za valjanje ploča . Ovi moćni alati savijaju ravne listove metala u krivulje, filimirajući sve, od masivnih tlačnih posuda i kula vjetroagregata do arhitektonskih elemenata i industrijskih cjevovoda. Kada krenete na put kako biste odabrali pravu opremu za trgovinu ili projekt, najčešće i kritično pitanje koje se postavlja je: trebate li odabrati stroj za kotrljanje s tri kotrljanja ili četverostrukog kotrljanja?

Ovo nije pitanje da je jedan univerzalno "bolji" od drugog. Umjesto toga, radi se o razumijevanju temeljnih razlika u njihovom dizajnu, radu i mogućnostima kako bi se pravi stroj uskladio s određenim zahtjevima rada. Izbor ovisi o čimbenicima poput volumena proizvodnje, potrebne preciznosti, vrsta materijala i, naravno, proračuna.

Ovaj će članak pružiti detaljnu, nepristranu usporedbu strojeva za kotrljanje ploča s tri kotrljanja i četiri kotrljanja, razbijajući njihovu mehaniku, prednosti, ograničenja i idealne aplikacije kako bi vas osnažili znanje potrebno za donošenje informirane odluke.

Funkcija jezgre: Kako funkcionira kotrljanje ploča

U svom najjednostavnijem, kotrljanje ploča uključuje elastično i plastično deformiranje metalnog lima oko središnje osi. Stroj koristi kombinaciju sile i precizno postavljenih peciva kako bi nametnuo dosljedan polumjer obrađenju. Broj valjaka i njihova konfiguracija izravno diktiraju kako stroj obrađuje metal, posebno na početku i kraju postupka savijanja.

Stroj za kotrljanje ploče s tri rola: jednostavnost i snaga

Konfiguracija s tri rola je klasični, vremenski testiran dizajn. Kao što naziv govori, sastoji se od tri rola: dva donja koluta i jedan gornji rol.

Postoje dvije primarne podvrste strojeva s tri rola:

Početno prstohvat (pinch valjak): Ovo je najčešći tip. Dva donja koluta su pokretana i fiksirana u položaju. Gornji se kolut kreće okomito kako bi se pritisnuo i stisnuo lim na donjim kolutima. Da biste započeli zavoj, metalni lim se mora ručno unositi u stroj dok ne udari stražnju stanicu. Gornja koluta spušta se, stisne lim, a pokretani donji koluti okreću se kako bi povukli materijal, savijajući ga prema gornjem rolu.

Tip piramide: U ovom starijem stilu koluti su raspoređeni u obliku piramide. Gornja kolut je centrirana iznad dva donja kotrljanja. Sva tri rola mogu se kretati. Iako su u velikoj mjeri zamjenjivali moderniji dizajni, piramidalni strojevi poznati su po svojoj sposobnosti da se obrade vrlo gustim pločama.

Ključne prednosti stroja za trostruku kolutu:

Niže početno ulaganje: Općenito, strojevi s tri rola imaju jednostavniji mehanički i hidraulički sustav, što ih čini pristupačnijim za kupnju. To je značajna prednost za manje trgovine, startupi ili operacije s nižim proračun mašine za valjanje ploča .

Robusna konstrukcija: Uz manje pokretnih dijelova, često se grade da budu izuzetno robusni i dobro su prilagođeni za teška valjanja tanjura i savijanje vrlo debela čelična ploča .

Jednostavniji rad i održavanje: Kontrolni sustavi su obično manje složeni, a održavanje može biti izravnije zbog manje kompliciranog rasporeda komponenti.

Veći maksimalni kapacitet: Za određenu cijenu, stroj s tri kotrljanja često se može pohvaliti većim kapacitetom maksimalne debljine u usporedbi s strojem s četiri kore.

Ključna ograničenja stroja za trostruku kolutu:

Ravni krajevi (potrebno je savijanje): Ovo je najznačajniji nedostatak. Početni dizajn prstiju ne može saviti vodeće i zaostale rubove ploče bez sekundarnog rada. Ovi nepokolebeni ravni dijelovi moraju biti "unaprijed savijeni" na kočnicama za prešu ili pomoću samog kotrljanja u samom glomaznom, više koraku. To dodaje vrijeme, zahtijeva dodatnu vještinu operatora i može dovesti do nedosljednosti.

Manje preciznosti: Postizanje savršenog cilindra s konzistentnim polumjerom od ruba do ruba je izazovnije i ovisno o operatoru zbog problema s ravnim krajem.

Niža učinkovitost: Potreba za prije savijanjem i ručnim hranjenjem materijala čini cjelokupni postupak sporije, što je manje idealno za metalna izrada visokih količina okruženje.

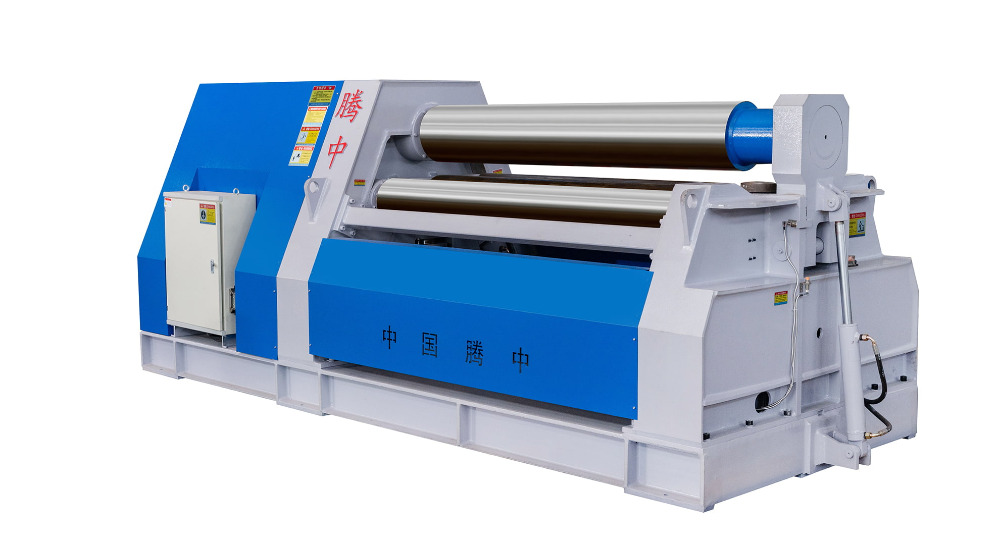

Stroj za kotrljanje s četiri kotrljanja: Preciznost i učinkovitost

Stroj s četveronoškom dodaje kritičnu četvrtu kolut jednadžbi. Obično ima dva donja koluta i dva gornja koluta. Konfiguracija je dizajnirana za prevladavanje primarnog ograničenja dizajna s tri kore.

U stiardnoj postavci s četiri rola:

Donji stražnji kolut je glavna kolut.

Donji prednji kolut i gornji stražnji kolut mogu se kretati okomito.

Gornji prednji kolut često je fiksiran ili se može okrenuti.

Revolucionarna prednost: uklanjanje ravnih krajeva

Genij mašine s četiri rola leži u njegovoj sposobnosti da stisne ploču i iznad i ispod prije Počinje postupak savijanja. Evo kako to funkcionira:

Učitavanje: Ploča je umetnuta između donjeg prednjeg i gornjeg stražnjeg koluta.

Stezanje: Donji prednji kolut diže se, a gornji stražnji kolut spušta se, čvrsto stežući ploču. Nema potrebe za hranom ploče na stražnju stanicu.

Unaprijed savijanje vodećeg ruba: S pričvršćenom pločom, gornji prednji kolut spušta se kako bi se predložio vodeći rub ploče prema glavnom donjem stražnjem kolutu. To se događa automatski, upravo na početku ciklusa.

Rolling: Jednom kada se savijena prednost, stroj nastavlja s punim postupkom valjanja. Rolani se okreću, formirajući ploču u cilindar.

Unaprijed savijanje ruba zatega: Kad je kolut gotovo dovršen, stroj može upotrijebiti istu akciju stezanja i savijanja kako bi se predvidio zadnje rub prije nego što dio završe i pusti.

Ovaj integrirani postupak je razlog zašto su strojevi s četveronoškom sinonim za Precizno kotrljanje ploča i CNC ploča savijanje .

Ključne prednosti stroja za četveronožnicu:

Nema ravnih krajeva / integrirano prije sakupljanja: Najveća korist. Potpuno eliminira sekundarnu operaciju prije sakupljanja, štedeći ogromnu količinu vremena i rada.

Vrhunska preciznost i dosljednost: Akcija stezanja omogućuje vrhunsku kontrolu nad radnim komadom, minimizirajući klizanje i osiguravajući savršeno simetrični cilindar s dosljednim polumjerom u cijeloj svojoj dužini. Ovo je kritično za izrada industrijskog cilindra .

Povećana produktivnost i automatizacija: Proces je brži, zahtijeva manje ručne intervencije i daleko je lakše integrirati CNC upravljački sustavi . To ga čini idealnim za automatizirano oblikovanje metala stanice.

Lakši rad: Iako je sam stroj složeniji, stvarni postupak valjanja često je jednostavniji za operatora, što zahtijeva manje vještine za postizanje savršenih rezultata. Značajke poput stroj za kotrljanje konusa Funkcionalnost je također često lakša i preciznija na dizajnu s četiri kore.

Poboljšana sigurnost: Operator ima manju interakciju s pokretnom pločom, jer je stezana i kontrolirana tijekom cijelog postupka.

Ključna ograničenja stroja za četveronožnicu:

Veći početni trošak: Dodana složenost četvrtog kotača, njegovog pogonskog sustava i sofisticiranije kontrole rezultiraju većom otkupnom cijenom.

Nešto niži maksimalni kapacitet: Za stroj slične fizičke veličine i troškova, četverostruki bi se mogao imati nešto niži kapacitet maksimalne debljine od robusnog stroja za tri kore, jer se nekim snagama trguje za složenost i preciznost.

Povećana složenost održavanja: S više pokretnih dijelova i napredne hidraulike i elektronike, održavanje zahtijeva više specijaliziranog znanja.

Usporedba glave do glave: tablica sažetka

Izrađujući pravi izbor za svoj rad

Odluka između stroja za trostruku i četveronožju u konačnici se svodi na vaše specifične potrebe.

Odaberite stroj za kotrljanje ploče s tri rola ako:

Vaš Posao za izradu metala je na tijesnom proračunu.

Vaš je rad prvenstveno usredotočen na Valjanje ploča s teškim mjeračem Tamo gdje je ekstremna debljina glavna briga, a ne izlaz velikog količine.

Već imate sposobnu tisku kočnicu koja se može nositi s operacijama prije savijanja.

Vaša su proizvodnja kraća i možete tolerirati dodatno vrijeme potrebno za prije sakupljanja.

Radite na širokom rasponu jednokratnih projekata, a ne na ponavljajućim vožnji.

Odaberite stroj za kotrljanje s četiri kotrljanja ako:

Produktivnost and učinkovitost su vaši glavni prioriteti.

Potrebna vam je visoka preciznost i dosljedna kvaliteta za svaki dio, kao što je to u Proizvodnja tlačnih plovila or kotrljanje komercijalne cijevi .

Želite smanjiti troškove rada i ručno rukovanje automatizacijom postupka savijanja.

Planirate integrirati stroj u a CNC metalna izrada tijek rada.

Veća početna ulaganja može se opravdati bržim povratom ulaganja (ROI) povećanim propusnim i nižim troškovima rada.

Zaključak

U raspravi između strojeva za kotrljanje ploča s tri kotrljanja i četveronožnih ploča, nema izravnog pobjednika. Stroj s tri rola ostaje stup snage i pristupačnosti, što je savršeno prikladan za mnoge trgovine koje cijene robusnost i imaju sredstva za obradu svojih operativnih čuda. Suprotno tome, stroj za četveronožnicu svjedoči o modernoj inženjerskoj učinkovitosti, dizajniran da maksimizira izlaz, preciznost i profitabilnost u zahtjevnim proizvodnim okruženjima.

Razumijevanje jezgrenih mehaničkih razlika-ponajviše sposobnost četverostrukog rola da se automatski stegne i unaprijed zadivi-ključ je za ocjenu njihove vrijednosti za vaše strojevi potrebe. Pažljivim vaganjem zahtjeva za projektom, količinom proizvodnje i financijskim parametrima možete odabrati stroj koji će uistinu oblikovati budućnost vaših mogućnosti izrade.
