Tandem cnc presa

Tandem CNC presa je učinkovita CNC oprema za savijanje, koristi dva elektro-hidraulička servo sustava povezivanja, preko kontrole CNC sustava, kako bi se postigla obrada savijanja metalnog lima. Korištenjem dvaju elektrohidrauličkih servo sustava za zajednički rad mogu se postići učinkovitije i fleksibilnije operacije obrade, poboljšavajući učinkovitost proizvodnje i kvalitetu obrade. Brzina odziva sustava je velika, može postići brzo savijanje i poboljšava učinkovitost proizvodnje. Glatki rad, niska razina buke, poboljšavaju udobnost radnog okruženja.

PREV：Obični sinkroni stroj za prešu s torzijskom osi
NEXT：Obični CNC električni hidraulički servo stroj za prešu

U skladu sa zahtjevima može se prilagoditi stroj za savijanje s dvostrukom vezom, s dvostrukom vezom i jednom operacijom obrade, učinkovit i fleksibilan.

Automatska kompenzacija hidrauličkog otklona za uklanjanje utjecaja deformacije klizača na kvalitetu izratka. Kompenzacija automatskog podešavanja CNC sustava je praktična i točna.

Fleksibilan rad poboljšava korištenje stroja i smanjuje potrošnju energije.

Svi elektrohidraulični CNC strojevi za savijanje mogu se dizajnirati kao veza s dva stroja.

Dizajn stroja

Analiza konačnog elementa cijelog stroja: profesionalni aktuar koristi softver Ansys za provedbu analize konačnog elementa čvrstoće i krutosti cijelog stroja na okviru, klizaču, stolu i okomitoj ploči svakog dijela opreme kako bi osigurao uslugu stroja život.

Toplinska obrada

Okvir ima potpuno čeličnu integralnu zavarenu strukturu, eliminira unutarnje naprezanje tijela i važnih dijelova za zavarivanje kroz normalizaciju i visokofrekventne vibracije, osigurava ukupnu točnost alatnog stroja, ima izvrsnu krutost i ima izvrsnu zaštitu od izobličenja i sposobnost protiv naginjanja. Osigurajte dugotrajnu stabilnost stroja

Zavarivanje okvira

Zavarivanje nema nedostataka zavarivanja kao što su rubni ugriz, poroznost, pukotine itd. Vanjska površina zavarivanja je polirana i glatka, a cjelokupna ravnina opreme je glatka i svijetla bez konveksnosti i konkavnosti.

Zavarivanje okvira

Zavarivanje nema nedostataka zavarivanja kao što su rubni ugriz, poroznost, pukotine itd. Vanjska površina zavarivanja je polirana i glatka, a ukupna ravnina opreme je glatka i svijetla bez konveksnih i konkavnih.

Kompletna montaža

Detaljne upute za rad i iskusni tehnički radnici osiguravaju da je svaka karika točno na mjestu i podijeljena prema funkcionalnim područjima za pojednostavljene operacije.

Kontrolni sustav

Nizozemski računalni numerički upravljački sustav DELEMDA-53T može upravljati osi 3 1 i osi 4 1, odnosno osi Y1, osi Y2, osi X, osi V i osi R.
◆ Dodirna navigacija "Tipka prečaca".
◆ 10,1" TFT zaslon u boji visoke rezolucije
◆ Kontrola do 4 osi (Y1, Y2 2 pomoćne osi)
◆ Kontrola kompenzacije ugiba
◆ S bibliotekom kalupa/materijala/proizvoda
◆ Podržava servo ili kontrolu frekvencije
◆ Napredni kontrolni algoritam Y-osi može kontrolirati i ventile zatvorene petlje i ventile otvorene petlje.
◆ Dvostruka mrežna veza (izborno)
◆ USB periferno sučelje
◆ Profile-53TL softver za izvanmrežno programiranje
◆ LCD visoke svjetline u punoj boji
◆ LED pozadinsko osvjetljenje
◆ 1024 x 600 piksela
◆ Industrijski zaslon osjetljiv na dodir
◆ Kapacitet interne pohrane 1 GB
◆ USB sigurnosno kopiranje/oporavak podataka
◆ USB flash pogon
◆ Unutarnje integrirano pojačalo ventila
◆ Podržava memoriju za isključivanje

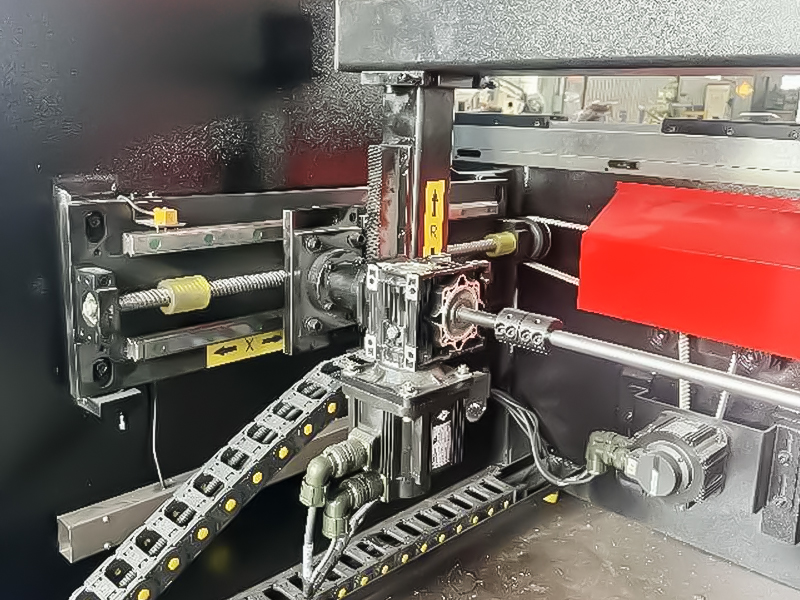

Precizan i stabilan sustav stražnjeg zaustavljanja

Nova i jedinstvena struktura dvostruke linearne vodilice osigurava izvrsnu točnost pozicioniranja. Dizajn zupčanika u više stupnjeva, povećava raspon pozicioniranja, izvrsna vrijednost za novac.

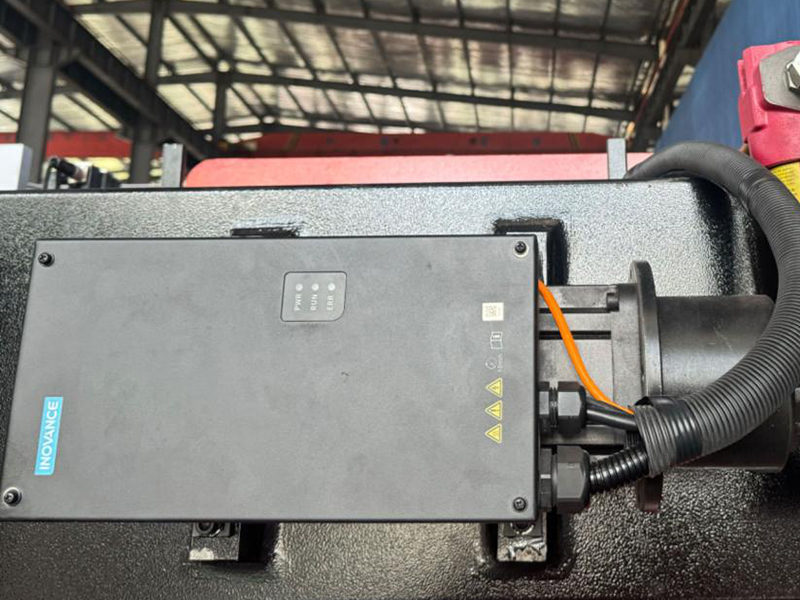

Glavni servo motor usvaja Huichuan ignorance servo motor prve linije

◆ 1. Visoka preciznost: električni upravljački sustav servo motora Huichuan opremljen je koderom, koji može točno dobiti signal položaja, a pogreška pozicioniranja kontrole je mala, čime se osigurava visokoprecizna kontrola kretanja.

◆ 2. Brzi odziv: Brzina odziva servo motora Huichuan je vrlo velika i može odgovoriti na kontrolni signal u mikrosekundama kako bi se postigla brza i točna dinamička kontrola.

◆ 3. Jaka izvedba upravljanja: Upravljač servo motora Huichuan može kontrolirati brzinu, položaj, ubrzanje i druge parametre motora te može pratiti promjene različitih parametara u stvarnom vremenu kako bi se prilagodio različitim potrebama upravljanja.

◆ 4. Dobra stabilnost: Huichuan servo motor ima funkciju automatskog podešavanja, koja može automatski identificirati promjene opterećenja i izvršiti pravovremena podešavanja kako bi se osigurala stabilnost pokreta.

Motor poznate marke, niska razina buke, dug radni vijek

Servo motor pokreće pumpu ulja naprijed i nazad. Protok i tlak automatski kontroliraju pumpa za ulje i servo motor bez kontrole preljeva. Tijekom međuprocesnog čekanja troši se nula energije.
Potrošnja snage motora određena je opterećenjem. Dugotrajna uporaba, ušteda energije je značajna, s više od 60% uštede energije od konvencionalnih elektrohidrauličkih strojeva;
Radnim tlakom i protokom hidrauličkog sustava upravlja servo motor u stvarnom vremenu, a potrošnja energije (intuitivni fenomen je potrošnja energije) je samo 50-60% izvornog proporcionalnog servo sustava.

Tablica za kompenzaciju mehaničkog ugiba

Kako bi se osigurala dobra točnost obrade izratka, koristi se Alliance LRMR mehanički kompenzacijski mehanizam ispod stola: uređaj za mehaničku kompenzaciju otklona u više točaka može formirati skupinu idealnih položaja plus konveksnu krivulju, a precizna projekcija uređaja može biti automatski kontroliran numeričkim kontrolnim sustavom pri obradi dijelova različitih debljina ili duljina, kako bi se osigurala dobra točnost pri obradi obratka. Uređaj za kompenzaciju ne samo da ima funkciju CNC horizontalne automatske kompenzacije, već i longitudinalne ručne kompenzacije.

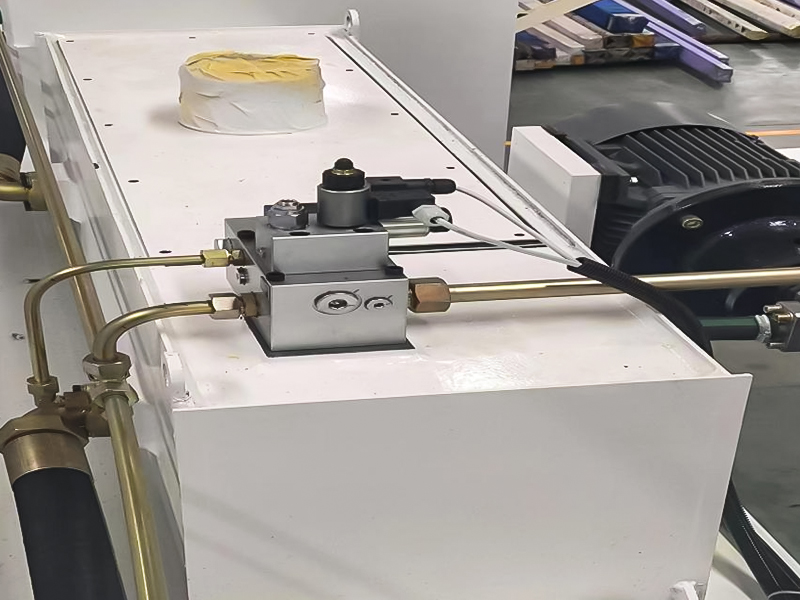

Njemački REXROTH stroj za savijanje specijalni hidraulički sustav

Usvojen je poseban hidraulički sustav (elektrohidraulički proporcionalni servo sinkroni sustav upravljanja) njemačkog stroja za savijanje REXROTH. Sustav je sustav kontrole položaja, zatvorene petlje, koji dinamički detektira pogrešku sinkronizacije klizača kroz rešetkasto pravilo i ispravlja pogrešku sinkronizacije klizača pomoću elektrohidrauličkog servo ventila numeričkog upravljačkog sustava tako da klizač uvijek može biti paralelan s radnim stolom u slučaju potpunog rasterećenja. Preciznost sinkronizacije klizača ≤±0,02 mm.

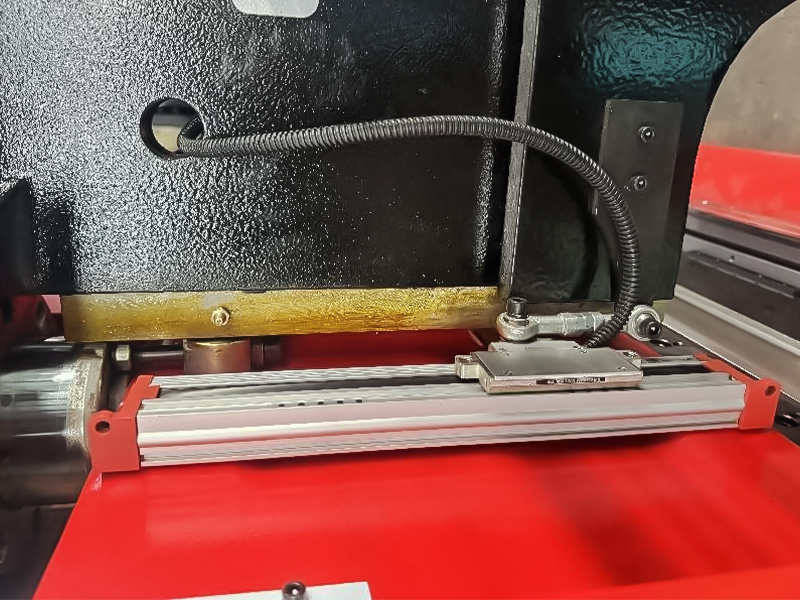

Rešetkasto ravnalo GIVI

Obje strane klizača opremljene su talijanskim GV optičkim ravnalom za otkrivanje povratne informacije o sinkronom položaju
Visoka rezolucija do 0,1 mikrona. Razina točnosti do ±1 mikrona, maksimalna pogreška razmaka manja je od 1 mikrona.

Brza vertikalna montaža i skidanje brzih kopči

Konfiguracija preciznog brzog učvršćenja može ostvariti dvosmjernu ugradnju i zamjenu kalupa s dna učvršćenja i sa strane, što može učinkovito smanjiti vrijeme zamjene kalupa, poboljšati učinkovitost proizvodnje i povećati nosivost.

Double color block finger, izvrstan dizajn, izdržljiv

Električni sustav

Glavne komponente električnog upravljačkog sustava stroja koriste međunarodno poznatu marku Schneider/Siemens, stabilne i izdržljive.
Usvaja dizajn modula, cijeli jednostavan i velikodušan;
Električni ormar ima dizajn otporan na prašinu kako bi se osigurao radni vijek i sigurnost kruga;

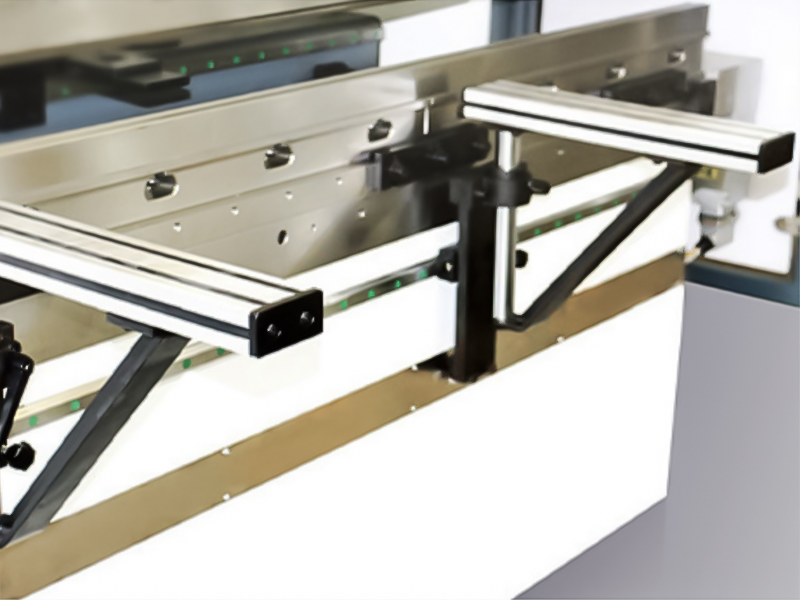

Pomaknite prednju ladicu

Krećući se duž linearne vodilice, može se pričvrstiti u bilo kojem položaju kako bi se pomoglo pri savijanju i učinilo rad učinkovitijim. (Fiksni tip je standardan za pojedinačne modele.

Laserska zaštita (opcionalno)

Strojevi za savijanje s DSP vidljivom laserskom zaštitom, u skladu s EN12622. Greda štiti prste rukovatelja savijačima od opasnosti prignječenja između probijača i matrice.
Vrijeme odziva sustava je 2ms, a maksimalna zaštitna udaljenost je 15m
Zadovoljava sljedeće sigurnosne standarde: EU CEI EN62061, EN ISO13849-1, CEI EN61496-1, CEI EN61496-2, EN 12622

Kalup visoke kvalitete

Kalup saveza (integralno kaljenje), upotreba 42crmo (42 krom molibdena) kao visokokvalitetnog materijala za kalupe, nakon savršenog procesa toplinske obrade (integralno kaljenje, lasersko kaljenje, obrada nitriranjem), kako bi se osigurala nosivost i vijek trajanja plijesan. Usvojite vrhunsku preciznu obradu alatnih strojeva kako biste osigurali visokoprecizan kalup.

Preporučeni proizvodi
O NAMA
Nantong Tengzhong Machinery Manufacturing Co., Ltd. je Kina Tandem cnc presa dobavljači i OEM/ODM Tandem cnc presa tvrtka, smješteno u sjevernom krilu šangajskog gospodarskog središta delte rijeke Yangtze, Nantong Haian City Libao Development Zone, poduzeće je za istraživanje i proizvodnju za strojeve za škare, strojeve za savijanje i valjanje te druge strojeve za istraživanje i razvoj, proizvodnju, prodaju i servis kao jedna od tvrtki specijaliziranih za proizvodnju serije hidrauličkih škara marke "Tengzhong", mehaničkih škara, hidrauličkog stroja za savijanje, hidrauličkog stroja za valjanje ploča, mehaničkog stroja za valjanje ploča, hidrauličkog stroja za rezanje kutova, kombiniranog stroja za probijanje i škare i druge opreme za kovanje , široko se koristi u lakoj industriji, zrakoplovstvu, brodogradnji, metalurgiji, instrumentaciji, električnim uređajima, proizvodima od nehrđajućeg čelika, konstrukciji čeličnih konstrukcija i industriji dekoracije. Tengzhong strojevi uvijek su se pridržavali razvojnog koncepta "proizvodnje izvrsnih proizvoda, pružanja savršene usluge i zadovoljavanja svakog korisnika", te su uvijek mislili na kupce i iskreno ih služili. Radujemo se suradnji s vama kako bismo zajedno stvorili bolju budućnost!
Vijesti
Poruka povratne informacije

Koliko je energetski učinkovit tandem CNC presa ?

Energetska učinkovitost a tandem CNC presa ovisi o nekoliko ključnih čimbenika povezanih s dizajnom stroja, sustavima upravljanja i uporabom. Dok su tandem CNC preše općenito učinkovitije od starijih, tradicionalnih hidrauličkih preša kočnica, još uvijek postoje posebna razmatranja koja utječu na njihovu ukupnu potrošnju energije. Evo analize onoga što utječe na energetsku učinkovitost takvih strojeva:

Elektrohidraulički servo sustavi
Prednost energetske učinkovitosti: Moderne tandemske CNC preše često su opremljene elektrohidrauličkim servo sustavima, koji su energetski učinkovitiji u usporedbi s tradicionalnim hidrauličkim sustavima. Ovi sustavi koriste energiju samo kada je stroj u pokretu, umjesto da održavaju konstantan hidraulički tlak, što smanjuje potrošnju energije u mirovanju.
Zašto je učinkovit: upotreba servo motora u tandem sustavima omogućuje preciznu kontrolu hidrauličkog tlaka i smanjuje rasipanje energije tijekom razdoblja pripravnosti. Ovaj pristup na zahtjev znači da se energija troši samo kada je to potrebno.

Pogoni promjenjive brzine
Prednost energetske učinkovitosti: Tandem CNC prešane kočnice obično koriste pogone s promjenjivom frekvencijom (VFD) ili pogone s promjenjivom brzinom (VSD), koji omogućuju stroju prilagođavanje brzine i momenta motora na temelju specifičnih zahtjeva opterećenja.
Zašto je učinkovit: Optimiziranjem performansi motora i smanjenjem potrošnje energije tijekom rada s niskim opterećenjem (npr. kada je stroj u praznom hodu ili se sporo kreće između zadataka), potrošnja energije je značajno smanjena. To rezultira uštedom energije, posebno u okruženjima visoke proizvodnje.

Smanjena potrošnja energije u mirovanju
Prednost energetske učinkovitosti: Mnoge moderne preše, uključujući tandem modele, imaju postavljene sustave koji minimaliziraju potrošnju energije kada se stroj aktivno ne savija. Značajke poput automatskog isključivanja nakon razdoblja neaktivnosti dodatno smanjuju potrošnju energije.
Zašto je učinkovit: tijekom zastoja ili pauza između proizvodnih ciklusa, stroj troši minimalnu energiju, što poboljšava ukupnu energetsku učinkovitost u operacijama koje nisu u stalnom tijeku.

CNC sustavi upravljanja
Prednost energetske učinkovitosti: Napredni CNC sustavi upravljanja doprinose energetskoj učinkovitosti optimizacijom procesa savijanja. CNC sustav može prilagoditi pokrete preše i potrošnju energije u stvarnom vremenu, smanjujući nepotrebnu potrošnju energije tijekom svake operacije.
Zašto je učinkovit: CNC optimizacija omogućuje kraća vremena ciklusa i precizniju kontrolu nad procesom savijanja, što znači manju potrošnju energije po proizvedenom dijelu.

Regenerativni hidraulički sustavi
Prednost energetske učinkovitosti: Neke tandemske CNC preše koriste regenerativne hidraulične sustave koji recikliraju energiju tijekom rada. Ovi sustavi mogu uhvatiti višak hidrauličke energije generirane tijekom povratnog hoda preše i ponovno je upotrijebiti, umjesto da je rasipaju kao toplinu.
Zašto je učinkovit: recikliranjem energije, sustav zahtijeva manje energije iz vanjskih izvora, smanjujući ukupni energetski otisak stroja.

Načini uštede energije
Prednost energetske učinkovitosti: Mnoge CNC preše, posebno moderni modeli, dolaze s načinima rada ili postavkama za uštedu energije koje smanjuju potrošnju energije tijekom razdoblja mirovanja ili između zadataka.
Zašto je učinkovit: Ovi načini rada omogućuju stroju da uđe u stanje niske potrošnje kada nije aktivno uključen u operacije savijanja, štedeći energiju bez potrebe za potpunim isključivanjem.

Veličina stroja i zahtjev za opterećenjem
Razmatranje energetske učinkovitosti: Veličina stroja i zahtjevi rada (tj. debljina materijala i složenost savijanja) izravno utječu na energetsku učinkovitost. Veća tandem preša za prešu koja radi na debelim materijalima prirodno će potrošiti više energije, ali ako se koristi optimalno za proizvodnju velikih razmjera, energija po proizvedenom dijelu može se svesti na minimum.
Zašto je važno: Energetska učinkovitost u a tandem CNC presa je maksimiziran kada se stroj koristi za zadatke koji iskorištavaju njegov veliki kapacitet i tandem mogućnosti. Rad stroja pod niskim opterećenjem ili rijetkom uporabom možda neće biti tako energetski učinkovit.

Dulji vijek trajanja stroja i manje trošenja
Razmatranje energetske učinkovitosti: Strojevi s energetski učinkovitijim sustavima često imaju manje habanja, što znači da rade učinkovitije tijekom svog životnog vijeka. Na primjer, servo pogonjeni sustavi doživljavaju manji mehanički stres, što dovodi do duljeg vijeka trajanja komponenti i dosljednije izvedbe.
Zašto je učinkovit: Smanjeno mehaničko trošenje znači da će stroj duže održavati svoju energetsku učinkovitost i zahtijevati manje energetski intenzivnih popravaka ili zamjena.

Ekološki prihvatljiv dizajn
Prednost energetske učinkovitosti: Neki proizvođači dizajniraju svoje tandem CNC preše s ekološkim značajkama, kao što su niskoenergetske hidraulične tekućine, učinkovitiji sustavi hlađenja i komponente koje se mogu reciklirati.
Zašto je učinkovit: Ovi izbori dizajna pridonose manjem utjecaju na okoliš, smanjujući ukupni energetski otisak stroja tijekom rada i eventualnog odlaganja.

Sažetak ukupne učinkovitosti:
Tandem CNC preše su dizajnirane da budu energetski učinkovitije od tradicionalnih hidrauličkih preša zbog ugradnje servo sustava, pogona s promjenjivom brzinom i značajki za uštedu energije. Međutim, stvarna učinkovitost ovisi o čimbenicima poput upotrebe stroja, debljine materijala i radnih postavki. Kada se koriste optimalno, tandemske preše mogu ponuditi značajne uštede energije u usporedbi sa starijim modelima, osobito u okruženjima velike proizvodnje velikih količina.
