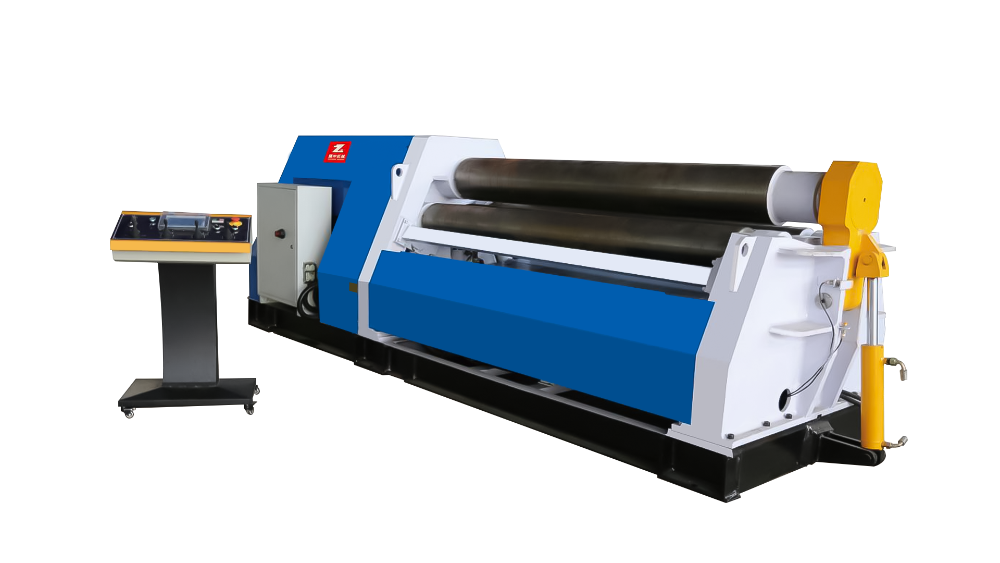

Kako CNC mali četverostruki stroj za valjanje dovršava valjanje dijelova posebnog oblika?

U nastavku ćemo vam pokazati postupak kotrljanja jednokratnog oblikovanja u obliku slova L četverostrukim stroj za valjanje ploča s prilagođenim materijalom od nehrđajućeg čelika debljine 2 mm i širinom od 1 metra.

1. Zatim, prema zahtjevima veličine i zakrivljenosti dijelova posebnog oblika u obliku slova L, unesite odgovarajuće programijske parametre u CNC sustav.

2. Pozicioniranje i stezanje ploče: U gornji i donji valjci stavite jedan kraj rezane ploče od nehrđajućeg čelika, oprema se počinje pokretati, a gornji i donji valjci stežući ploču. U ovom se trenutku desna osovina valjka diže kako bi igrala pozicioniranu ulogu, valjak se okreće dok ploča ne podržava desni valjak, a zatim se desni valjak resetira, a valjak se vraća da bi se vratio u nultu točku kako bi se dovršila kalibracija nulte točke ploča.

3. Operacija prije sakupljanja: valjak se zakreće do položaja u kojem se luk treba valjati, a lijevi valjak raste za prije sakupljanja. Tijekom postupka prije sakupljanja, lijevi valjak vrši odgovarajući pritisak kako bi se ploča počela savijati u početku na prvi kut savijanja blizu L oblika. Nakon završetka savijanja, lijevi valjak se resetira.

4. Prvo kotrljanje luka: desni valjak se uzdiže do položaja prije savijanja, a zatim se kolut za brojač i desni valjak istovremeno okreću, vozeći ploču do uvijanja, postupno formirajući prvi kut savijanja L oblika, a desni valjak se resetira nakon valjanja u polukrug.

5. Drugi kotrljanje luka: valjak za pult i dalje se okreće do položaja u kojem se treba valjati drugi luk, a lijevi valjak se ponovno diže, a surađuje s kolutom za obavljanje drugog luka kotrljanja, tako da je ploča tako tvori drugi kut savijanja oblika L, dovršavajući kotrljanje dijela posebnog oblika u obliku slova L.

6. Izvadite obrazac: Nakon završetka kotrljanja, valjak se okreće do nulte točke, donji valjak koluta spušta se, a zatim se pažljivo izvadi valjani dio u obliku slova L.
